Условие

Республиканская олимпиада 2018 10 класс № 1

Задание состоит из трех не связанных между собой задач.

Задача 1. Кольцевая ЭДС

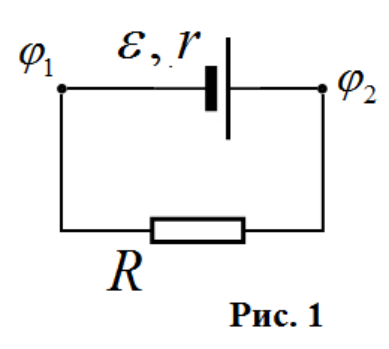

1.1 В схеме, показанной на рис. 1, ЭДС источника равно , его внутренне сопротивление , сопротивление резистора .

1.1.1 Чему равна разность потенциалов между точками, показанными на рисунке?

1.1.2 Выразите эту разность через параметры источника и силу тока через него.

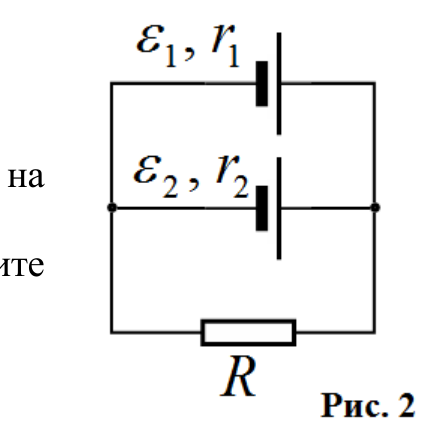

1.2.1 Чему равна сила тока через резистор в схеме, показанной на рис. 2? Параметры элементов, указанные на рисунке.

1.2.2 Можно ли два источника заменить одним? Если да, то найдите ЭДС и внутренне сопротивление такого источника.

1.3 Восемь одинаковых источников (ЭДС каждого равно , внутренне сопротивление ) соединены так, как показано на рис. 3. Чему будет равно показание вольтметра, если его подключить к точкам «0» и «k» () сопротивление вольтметра считайте бесконечно большим.
