Результаты измерений зависимости угла отклонения от расстояния приведены в таблице 1. В ней же приведены рассчитанные значения угла падения . Подчеркнем, что значения угла отклонения , приведенные в данной таблице, также рассчитаны по измерению катетов треугольников, построенных для каждого выходящего луча. Таблица 1.

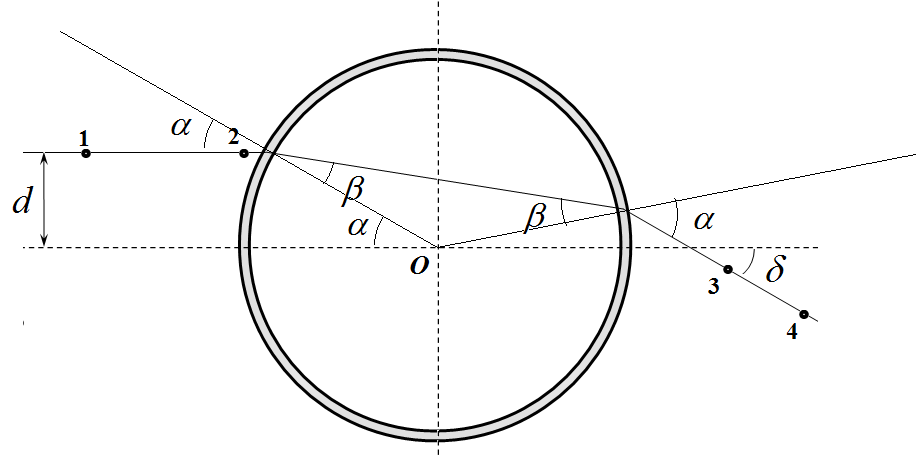

С помощью рисунка, приведенного в решении первой части, легко заметить, что при каждом преломлении луч отклоняется от своего первоначального направления на величину . Поэтому полное отклонение луча при прохождении через чашку оказывается равным Из закона преломления следует, что , поэтому Графиком этой функции является прямая линия, проходящая через начало координат.

На рисунке показан график теоретической зависимости (сплошная линия) и границы, рассчитанные при минимальном и максимальном значении показателя преломления и дано смещение на погрешность измерения углов -пунктирные линии. Кружками отмечены экспериментальные данные, приведенные в таблице 1. Результаты показывают, что для углов , экспериментальные точки попадают в рассчитанную область. Следовательно, приближенный закон преломления можно применять в этом же диапазоне углов.
