Условие

Городская олимпиада (3-й этап) 2019 9 класс № Э1

Приборы и оборудование: Два проволочных резистора на подставках, мультиметр, соединительные провода.

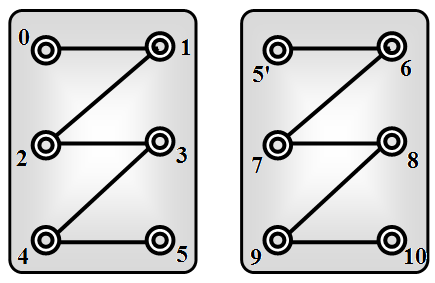

В данном задании Вам необходимо исследовать сопротивления различных цепей резисторов. Введем нумерацию клемм, как показано на рисунке. Во всех заданиях ввод омметра «COM» подключайте к клемме резистора «0».

Часть 1. Последовательная цепочка.

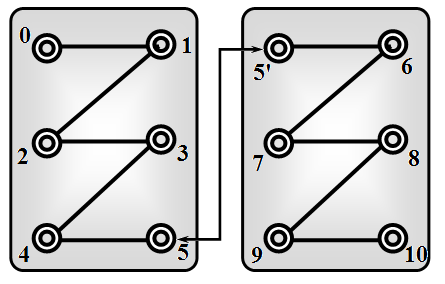

Соедините проводником клеммы «5» на первом резисторе с клеммой «5’» на втором резисторе.

1.1 Измерьте сопротивления участков резистора между клеммами «0» и .

1.2 Постройте график полученной зависимости. Покажите, что данная зависимость может быть описана линейной функцией Используя результаты своих измерений, определите численные значения (и погрешности) параметров зависимости и . Укажите физический смысл этих параметров.

Часть 2. Зацикливание.

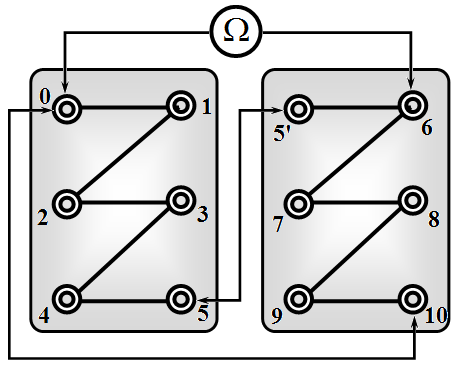

Дополнительно соедините проводником клеммы «0» и «10».

2.1 Измерьте сопротивления участков резистора между клеммами «0» и . Постройте график полученной зависимости.

2.2 Дайте объяснение полученным результатам. Нарисуйте эквивалентную электрическую схему, объясняющую полученные значения.

2.3 Проверьте, соответствуют ли результаты измерений полученной теоретической формуле. Для этого на том же бланке (график в п.2.1) постройте график теоретической зависимости. Качественно объясните возможные различия между теоретическими и экспериментальными значениями сопротивлений.

Часть 3. Централизация.

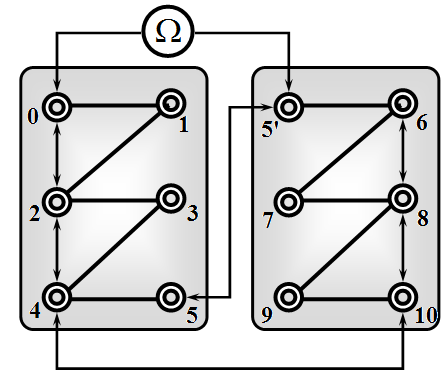

Дополнительно соедините все «четные» клеммы между собой.
