Условие

Республиканская олимпиада 2021 9 класс № Э1

Приборы и оборудование: Две пружины; динамометр 10 Н; линейка измерительная 50 см, шпилька металлическая с резьбой и двумя гайками, штатив.

В данной работе Вам необходимо экспериментально проверить справедливость закона Гука, а также исследовать различные типы соединения пружин.

Закон Гука утверждает, что сила упругости пружины пропорциональна ее деформации: Коэффициент пропорциональности в этой формуле называется жесткостью пружин.

Задание 1.

1.1 Измерьте зависимости длины каждой пружины от приложенной к ней силы.

1.2 Постройте графики полученных зависимостей.

1.3 Укажите, выполняется ли закон Гука для выданных вам пружин.

1.4 Определите жесткости пружин, оцените погрешность найденных значений. Результаты приведите в системе СИ.

Далее расчет погрешностей не требуется!

Задание 2.

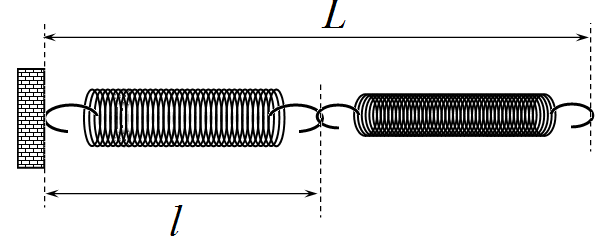

Соедините пружины последовательно, как показано на рисунке.

2.1 Измерьте зависимость длины первой пружины от общей длины пружин . Постройте график полученной зависимости. Определите коэффициент наклона данной зависимости.

2.2 Используя результаты, полученные ранее, получите теоретическое значение коэффициента наклона этой зависимости и сравните с экспериментальным значением.

Задание 3.

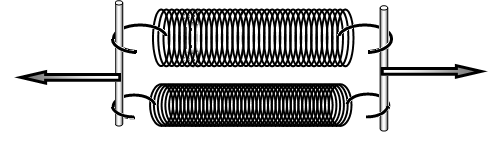

Соедините пружины параллельно.

3.1 Экспериментально покажите, что закон Гука выполняется и для «двойной» пружины.

3.2 Измерьте жесткость «двойной» пружины, сравните его с теоретическим значением.

Задание 4.

Закрепите пружины на металлической шпильке с помощью гаек, так чтобы они образовали в недеформированном состоянии равнобедренный треугольник с основанием см.

4.1. Измерьте зависимость отклонения вершины треугольника от приложенной силы (см. рисунок).

4.2 Постройте график полученной зависимости .

4.3 На этом же графике нанесите теоретические значения данной зависимости. Приведите формулы, по которым вы проводили расчеты теоретической зависимости.
