1.1 Экспериментально исследуйте закон движения оси диска – зависимость его координаты от времени. Кратко опишите, как вы проводили измерения.

1.2 Измерьте зависимость силы тока через таблетку, когда к ней приложена сила давления , от напряжения на ней. Измерения проведите для двух значений силы давления и . Укажите, какие гирьки вы использовали для создания нужной силы давления и где вы их располагали. Для электрических измерений рекомендуем использовать следующую схему, на которой: - изучаемый элемент (таблетка), - известное постоянное сопротивление ( Ом), - реостат. Мультиметр используйте только для измерения напряжения. Учтите, что напряжение источника может изменяться.

Укажите, какие напряжения вы измеряли, приведите расчетные формулы, которые вы использовали.

1.3 Постройте графики полученных зависимостей. Можно ли считать, что для таблетки выполняется закон Ома?

1.4 Считая движение диска равноускоренным, получите теоретический вид зависимости средней скорости (от прохождения первой метки) от времени движения (от первой метки). На основании своих экспериментальных данных постройте график зависимости средней скорости (от прохождения первой метки) от времени. Укажите, свидетельствует ли полученный график о том, что движение является равноускоренным.

1.5 Считая движение диска равноускоренным, получите теоретический вид зависимости средней скорости прохождения расстояния между двумя последовательными метками от времени движения. На основании своих экспериментальных данных постройте график

зависимости этой средней скорости от времени движения. Укажите, свидетельствует ли полученный график о том, что движение является равноускоренным.

1.6 Выделите интервал пути, пройденного диском, на котором вы можете считать движение равноускоренным. Обоснуйте выбор этого интервала. В дальнейшем для расчета ускорений используйте именно этот временной интервал. Также используйте только один способ измерения (и обработки) ускорения, по вашему выбору – выбор обоснуйте.

2.1 Измерьте зависимость сопротивления таблетки положения гирьки . Измерения проведите для гирьки массой в «двух направлениях»: сначала

при нагрузке (постепенно увеличивая расстояние ), а затем при разгрузке (постепенно уменьшая расстояние ).

Постройте графики зависимости сопротивления таблетки от приложенной к ней силы (при нагрузке и при разгрузке).

Можно ли считать, что полученные зависимости совпадают (т.е. можно ли пренебречь гистерезисом при деформации таблетки)?

2.2 Проведите измерения зависимости сопротивления таблетки от положения гирьки для гирьки массы г (достаточно в одном направлении). На том же бланке (на котором вы построили графики в п. 2.1) постройте график полученной зависимости.

Можно ли считать, что полученные данные согласуются друг с другом?

2.3 Предложите простую формулу, описывающую данную зависимость, найдите ее параметры. Обоснуй выбор вашей формулы.

Задание 9.1 Электронные весы.

Оказывается, что сопротивление таблетки активированного угля зависит от приложенной к ней механической нагрузки. Поэтому такая таблетка может послужить основным элементом электронных весов. Однако к конструированию таких весов следует подходить с научной, то есть физической точки зрения. Для этого необходимо тщательно изучить ее физические свойства, а затем заняться конструкторской разработкой. Ускорение свободного падения считайте равным

Приборы и оборудование:** таблетка, гири из набора 100 и 50 г, линейка деревянная 40 см, доска деревянная со скобой и углублением для таблетки, источник тока ЛИП, мультиметр, резистор 100 Ом, реостат 6,0 Ом, соединительные провода, электрические контакты.

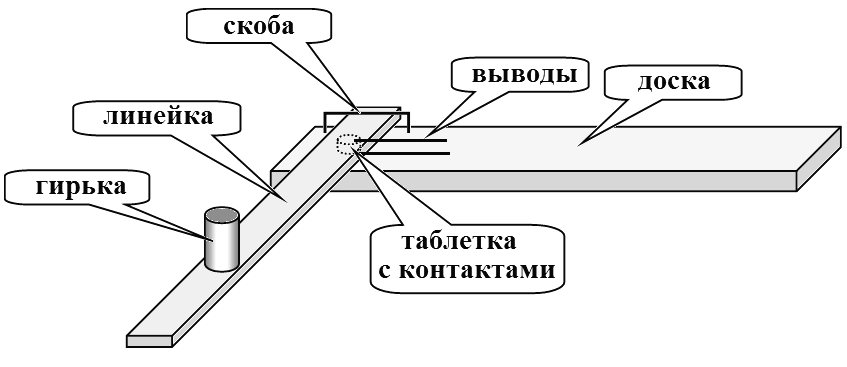

Для выполнения работы используется следующая установка. Угольная таблетка помещается между двумя контактами (проводящие пластинки) в специальную выемку в массивной доске, к контактам подключены проволочные выводы, к которым можно подключать измерительные электрические схемы. Для создания давления на таблетку используется деревянная линейка, конец которой удерживается с помощью скобы (для удобства измерений совмещайте нуль шкалы линейки со скобой), на линейку в произвольном месте можно класть гирьку.

2.4 С помощью полученного графика предложите простую формулу (она может быть приближенной), описывающую полученную зависимость проводимости от силы давления на таблетку. Определите численные значения параметров этой формулы.

3.1 Предложите такую электрическую схему измерений, чтобы измеряемое напряжение линейно зависело от массы груза, положенного на линейку (или подвешенного к ней).

Получите формулы для расчета коэффициентов этой линейной зависимости.

3.2 Подберите такие значения параметров вашей установки, что бы формула для расчета зависимости напряжения (в милливольтах) от массы груза (в граммах) имела простейший вид где - некоторая постоянная величина («масса тары»). Рассчитайте численное значение этой величины.

3.3 Проверьте экспериментально вашу конструкторскую разработку. Укажите значения всех параметров вашей установки, приведите значения измеренных напряжений для обоих имеющихся у вас гирь.
