Оборудование: шарик стальной (диаметр 19мм), трубка пластиковая прозрачная (примерная длина 50см, внутренний диаметр 22мм), электронный блок для регистрации движения шарика по наклонной плоскости с 4-мя оптическими датчиками и кабелем электропитания, штатив, мерная лента, линейка (40см).

Часть 0. Ознакомление с экспериментальной установкой (не оценивается, затраченное учащимися время на данную часть (до 10 мин) не входит во время отведённое на экспериментальный тур)

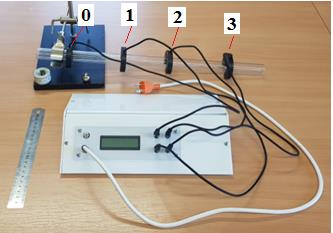

Установите трубку так, чтобы один край опирался на столешницу, а другой был поднят на высоту 5,0см от столешницы. Включите электронный блок. На экране должны появиться номера датчиков и напротив датчика «0» должна быть надпись «Готов». Скатите шарик внутрь трубки. Шарик должен скатываться без дополнительного воздействия с вашей стороны.

Рисунок 1

Необходимо чтобы шарик почти самопроизвольно перекатывался через край трубки. На экране электронного блока должны появиться моменты времени прохождения шариком через оптические датчики. Первый датчик, через который прошёл шарик имеет номер «0», возле него всегда будет стоять момент времени 0,000с. В дальнейшем будет указываться следующая нумерация датчиков: 0; 1; 2; 3. При выполнении заданий датчик «0» всегда остаётся на одном и том же месте, положение остальных датчиков будет изменяться. Датчик «0» установите на расстоянии 4,0см от края трубки. Потренируйтесь пользоваться экспериментальной установкой.

Часть 1. Базовая (Погрешности в данной части вычислять не нужно)

1.1 Установите расстояния между серединами датчиков 12,0 см. Скатите шарик. Определите моменты времени прохождения шариком через датчики. Эксперимент проведите несколько раз. Результаты оформите в виде таблицы.

1.2 Определите средние скорости прохождения шариком расстояний: между 0-ым и 1-ым датчиком , между 1-ым и 2-ым датчиком , между 2-ым и 3-им датчиком .

1.3 Используя результаты полученные в п.1.1, определите среднее значение скорости шарика в момент прохождения датчика «0» и среднее ускорение шарика .

Часть 2. Профильная

2.1 Запишите кинематический закон равноускоренного движения для эксперимента проведённого в п.1.1.

2.2 Запишите кинематический закон равноускоренного движения в линеаризованном виде. То есть уравнение для равноускоренного движения нужно преобразовать так, чтобы оно было аналогично линейному уравнению (1). Укажите какие величины в Вашем линеаризованном уравнении будут аналогичны величинам , , , в уравнении (1).

2.3 Исследуйте ускоренное движение шарика вниз по трубке экспериментально: устанавливая датчики «1», «2» и «3» на различном расстоянии от датчика «0», получите соответствующие значения координат и моментов времени. Результаты оформите в виде таблицы.

Подсказка. *Три пары значений уже получены в части 1. Из-за ограниченности времени на задачу в данном пункте для каждого положения датчиков проводите измерения по одному разу.

2.4 Используя результаты эксперимента п.2.3, проверьте, выполняется ли линеаризованное уравнение, полученное Вами в п.2.2.(Подсказка. Проверяйте с помощью графиков).

2.5 Используя простую графическую обработку (ПГО) или метод наименьших квадратов (МНК), определите среднее значение скорости шарика в момент прохождения датчика «0» и среднее ускорение шарика . Вычислите абсолютную и относительную погрешности этих величин. Окончательный результат запишите в виде: и .

Часть 3. Олимпийская

3.1 Установите между серединами датчиков «0» и «3» расстояние см. Датчики «1» и «2» должны находиться на трубке, положение этих датчиков произвольное, их показание записывать не нужно. Исследуйте зависимость , где – время прохождения шариком расстояния , – высота верхнего края трубки над поверхностью стола (рис.2). Подсказка. Повторные измерения проводить не нужно. При углах наклона желоба до шарик при скатывании не проскальзывает. Ускорение шарика пропорционально ускорению свободного падения.

3.2 Получите уравнение зависимости в явном виде. Используйте обозначения, указанные на рис.2. Другие необходимые величины обозначьте сами. Сопротивлением воздуха пренебречь.

3.3 Используя результаты полученные в п.3.1, проверьте, подтверждается или нет зависимость, полученная Вами в п.3.2

Задание 9-1. Шарик в наклонной трубке

Решение

Часть 1. Базовая

1.1

1.2

1.3 Запишем уравнения кинематического закона равноускоренного движения шарика для координат и и соответствующих моментов времени:

Решая систему уравнений (4) и (5) получим:

Допускается для учащихся подставить значения , , , в уравнения (4) и (5) и решить систему уравнений в числах.

Часть 2. Профильная

2.1 Кинематический закон равноускоренного движения для данного случая имеет вид:

2.2 В линеаризованном виде:

2.3 и 2.4

Построим график линеаризованной зависимости по уравнению (9). Вычислим значения .

По графику видим, что экспериментальные точки расположились вблизи некоторой усредняющей прямой. Данный факт подтверждает то, что линеаризованное уравнение (9) выполняется.

2.5 Используя МНК получаем: среднее значение скорости шарика в момент прохождения датчика «0»

среднее ускорение шарика

Часть 3. Олимпийская

3.1 Проведём исследования в диапазоне высот от см до см. Минимальное значение ограничивается возможностью опустить как можно ниже лапку штатива, максимальное ограничиваем углом наклона трубки к горизонту (не более ) Таблица результатов приведена в решении п.3.3.

3.2 Если бы трубка была гладкой и при движении шарик бы не вращался, то он двигался бы с ускорением (11). Однако шарик при движении вращается. Следовательно часть начальной потенциальной энергии шарика преобразуется в кинетическую энергию вращения. Это приводит к тому, что уменьшается кинетическая энергия поступательного движения центра шарика, а значит ускорение поступательного движения центра шарика будет меньше чем в случае если бы шарик не вращался. Но ускорение шарика будет прямо пропорционально и . Поэтому для ускорения шарика можем записать где - некоторый постоянный коэффициент, не зависящий от угла наклона трубки, не имеющий единиц измерения. Из рисунка 2: тогда Используя кинематический закон равноускоренного движения, запишем: Начальную скорость определим из уравнения Получим: Подставляя (14) и (17) в (15), получим: Уравнение (18) – есть уравнение зависимости в неявном виде. Чтобы перейти к явному виду запишем (18) следующим образом:

Уравнение (19) представляет собой квадратное уравнение относительно переменной . Обозначим:

Дискриминант:

Положительный корень:

Из (23) получаем зависимость в явном виде:

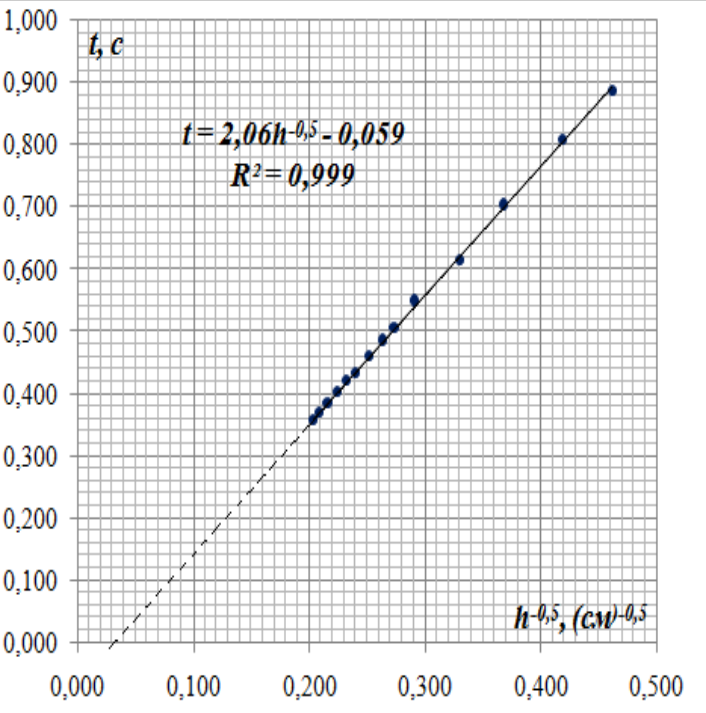

3.3 Для проверки подтверждается ли уравнение (24) экспериментально, построим график зависимости .

Построим усредняющую прямую. Видим. что она не проходит через начало координат. Для определения не является ли это следствием погрешности рассчитаем угловой коэффициент наклона усредняющей прямой и свободное слагаемое, а так же определим их абсолютные погрешности. По МНК находим:

• угловой коэффициент наклона усредняющей прямой ,
• свободное слагаемое , .

Видим, что абсолютная погрешность свободного слагаемого намного меньше чем его среднее значение. Начало координат по вертикальной оси не попадает в интервал абсолютной погрешности свободного слагаемого. Следовательно погрешность измерений не является причиной того , что усредняющая прямая не проходит через начало координат. Это значит, что уравнение (24) экспериментально не подтверждается. Уравнение (24) есть прямо пропорциональная зависимость , а экспериментально мы получили линейную зависимость. Причина того, что эксперимент не подтверждает теоретические выводы возможно в том, что мы пренебрегли сопротивлением воздуха. Зазор между стенками трубки и шариком довольно мал: изменяется от нуля (шарик касается трубки внизу) до 3мм сверху шарика. При таком малом зазоре сила сопротивления воздуха уже будет оказывать существенное влияние на характер движения шарика.
